精密激光切管解决方案应用：
精密激光切管：管径 0.2–14mm 细管与薄壁管的切割、开孔与定长截断
针对超声刀、海波管、内窥镜、心血管支架等医疗器械管件，以及其他精密金属细管，贝频 BP-XH4 精密四轴激光切管机用 40μm 小光斑和短焦切割头完成端面缺口、侧壁开孔、异形轮廓和定长截断，适用于不锈钢、铝合金、黄铜、钛合金、镍钛合金管材，配合长管自动上料可连续加工。寄样即可免费打样，并提供影像测量结果。
细管加工常见的几个难题
切口质量
管壁薄、内腔小，熔渣容易挂在切口和内壁上，后道去毛刺费时，还可能伤到管件。
热影响
热量集中在很小的截面上，处理不好会出现圆度变化、端口变形或发黄发蓝。
特征位置精度
端面缺口的角度分布、侧孔的轴向位置都要求和图纸一致，靠旋转和直线两个方向同时保证。
夹持与送料
长管人工穿管、定长截断效率低；夹头、托轮和管件直接接触，容易在外表面留下划痕。
BP-XH4 精密四轴激光切管机怎么解决
小光斑、短焦切割头
输出光斑 40μm，配精密短焦切割头，切缝窄、热输入集中，有利于减少挂渣和受热变形。激光器为 14μm 芯径 500W 光纤激光器，频率 0–10kHz 可调。
四轴联动，保证特征位置
X/Y 轴直线电机、A 轴 DD 马达直驱，配 0.1μm 分辨率光栅尺，安装在花岗岩平台上。X 轴重复定位精度 ±5μm，A 轴 ±5 角秒（恒温恒湿条件），标称最小加工精度 0.01mm（以样品测试为准）。
交替夹持，连续定长截断
旋转夹头夹紧管材按设定行程送进，切割头下降完成截断；二指夹钳接力夹住管材，夹头复位后再次夹紧，一根来料可以连续切成多段。
长管自动上料，减少划伤
管料仓 → 分料 → 单料检测 → 到位检测 → 传送进料 → 到位夹装 → 夹装检测 → 激光切割。上料机构关键接触部位带橡胶防护，托轮和衬套采用 PEEK 材料，用于减少管件外壁刮伤。
样品与检验
细管端面缺口切割样品近照。

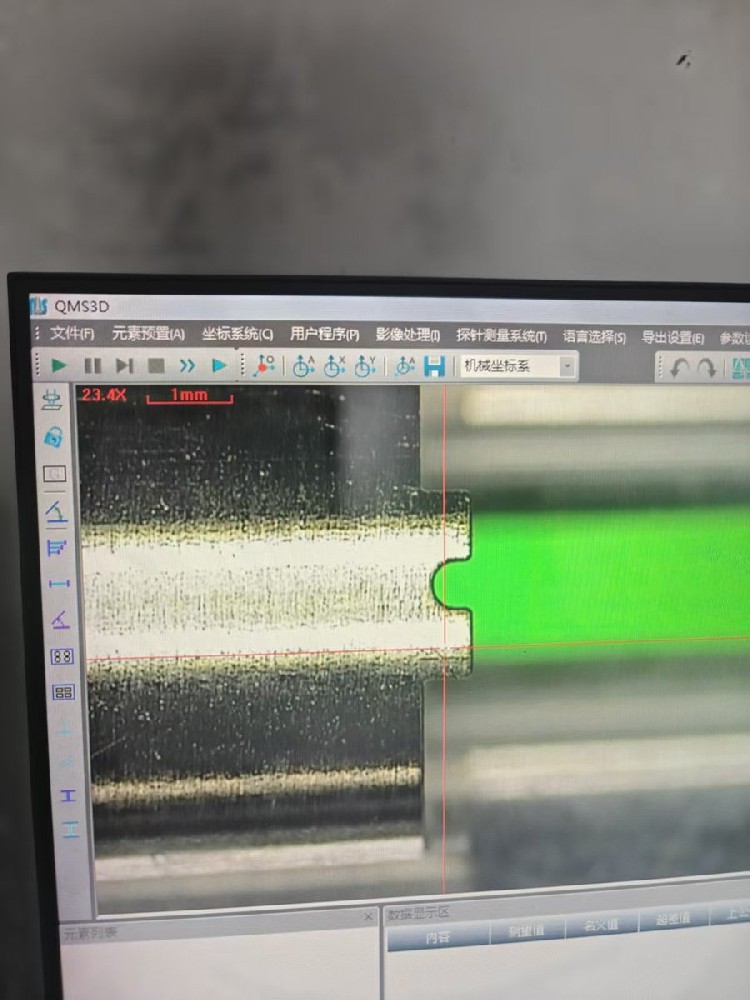

影像测量仪 23.4 倍下检查端面缺口轮廓。

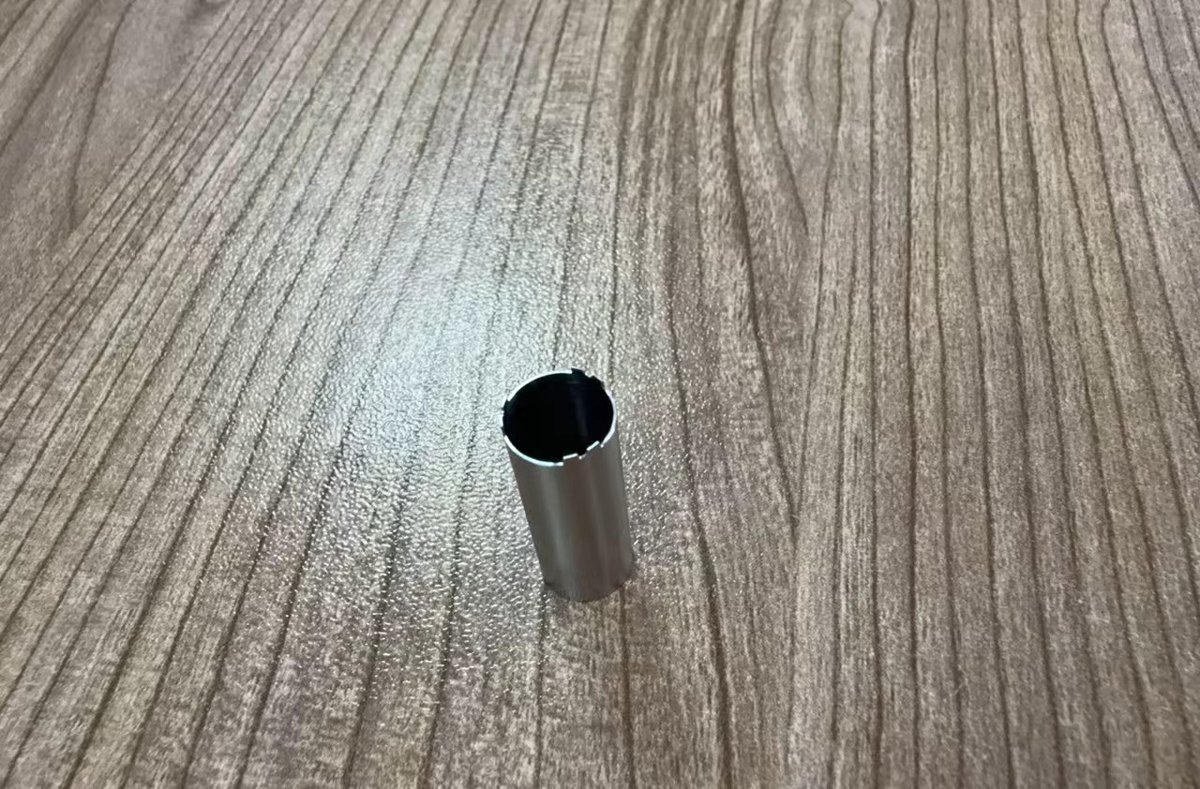

定长截断后的端面缺口样品。

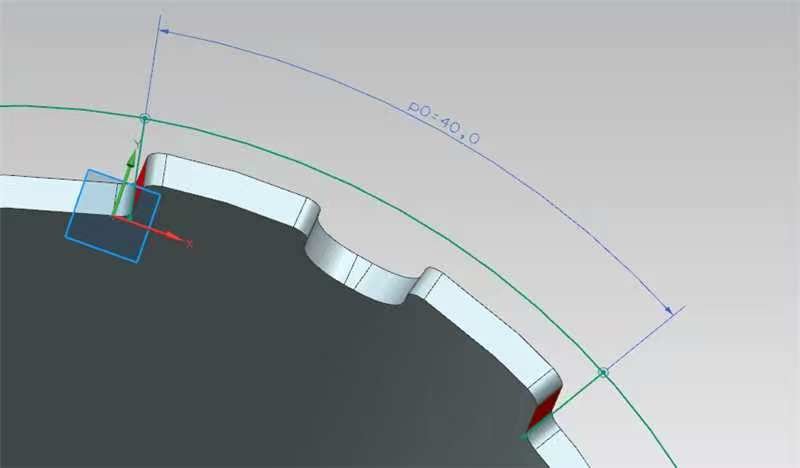

端面缺口按图纸角度分布的设计示意（不是实测图）。

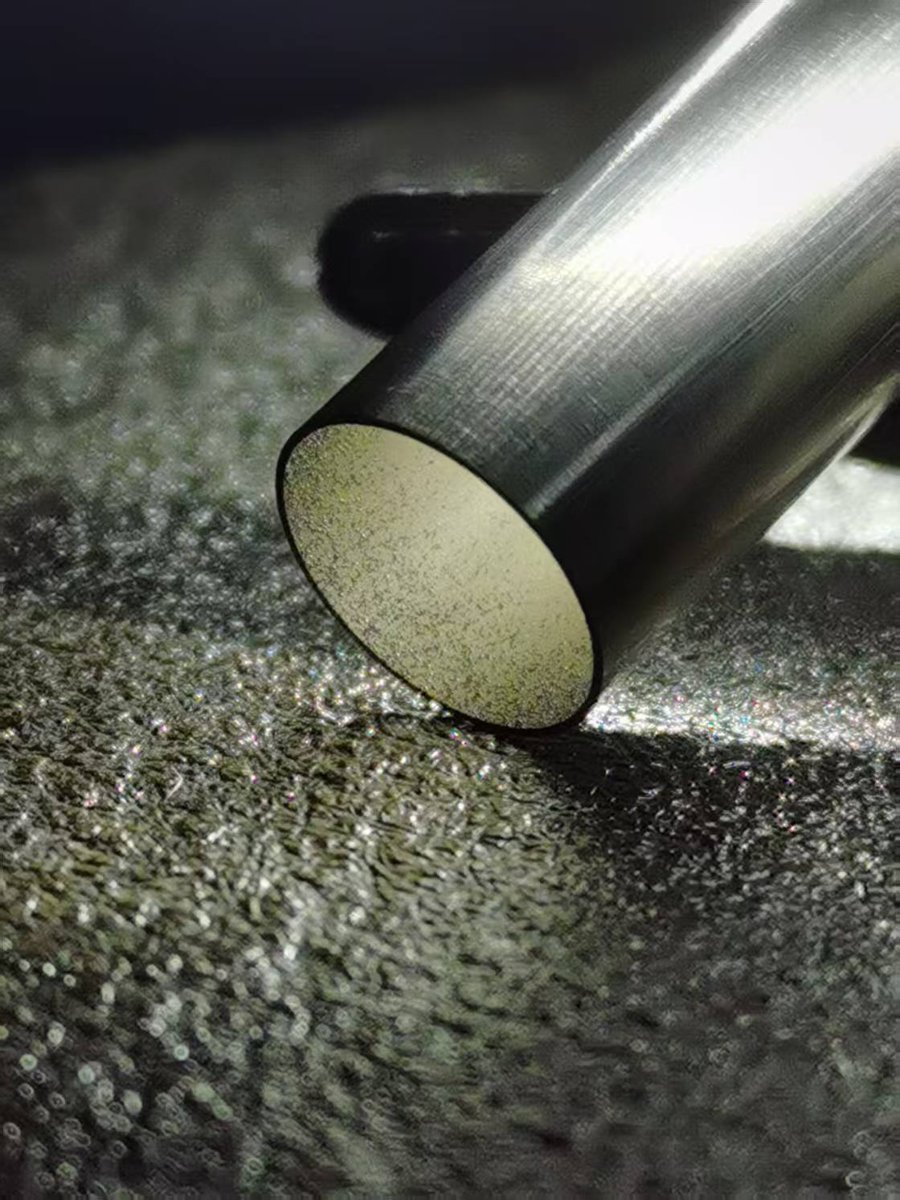

同类样品的另一角度。
判断加工结果时，以双方确认的图纸版本、标称尺寸、公差和测量方法为准。机床重复定位精度和工件加工精度是两个不同的指标。
主要参数
| 设备型号 | BP-XH4 精密四轴激光切管机 |
|---|---|
| 加工方式 | 切割、打孔、截断（端面缺口、侧壁开孔、异形轮廓、定长截断） |
| 可夹持管径 | 0.2–14mm；自动上料最大来料长度 3m |
| 最大切割壁厚 | 不锈钢 0.6mm，铝合金 0.4mm；其他材料按样品评估 |
| 加工材质 | 不锈钢、铝合金、黄铜、钛合金、镍钛合金 |
| 适用行业 | 超声刀、海波管、内窥镜、心血管支架等医疗器械管件，以及其他精密金属细管 |
| 加工精度 | 标称最小 0.01mm（以样品测试为准） |
| 重复定位精度 | X 轴 ±5μm，A 轴 ±5 角秒（恒温恒湿条件） |
| 有效行程 | X 400mm，Y 80mm，Z 90mm，A 360°；一次最大加工长度 400mm |
| 最大速度 | X/Y 200mm/s，A 2r/s |
| 激光器与光斑 | 14μm 芯径 500W 光纤激光器，频率 0–10kHz，输出光斑 40μm |
| 运动与测量 | X/Y 直线电机、A 轴 DD 马达、0.1μm 光栅尺、花岗岩平台 |
| 供电与功耗 | 交流 220V±10% / 50Hz，约 3.5kW |
| 压缩空气 | 10–15bar，150L/min |
| 工作环境 | 10–28℃，远离振源和电磁干扰源，工作间需基本防尘 |
以上为标准配置参数，具体管材的可加工范围和切口效果以样品打样结果为准。

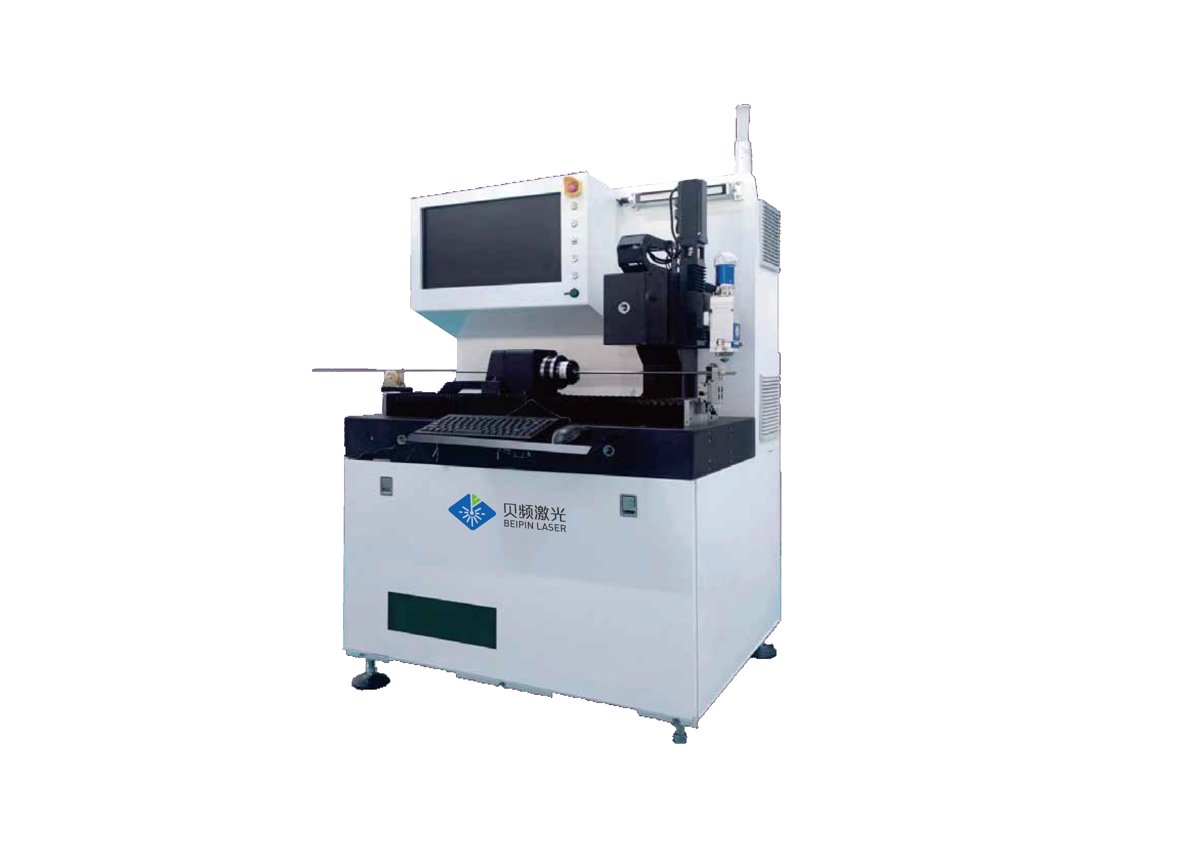

BP-XH4 设备外观。

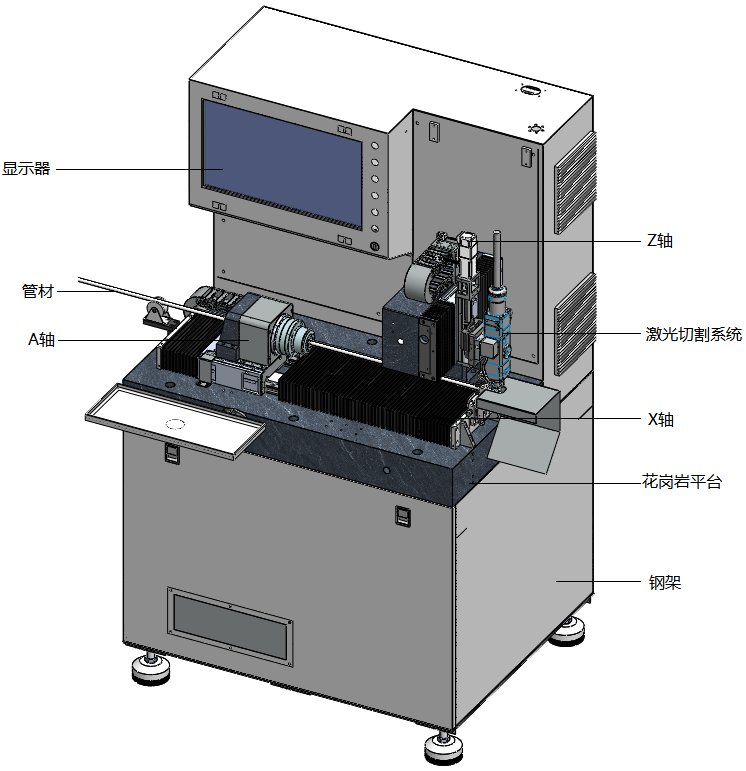

主要结构：X/Y/Z/A 四轴、激光切割系统、花岗岩平台。

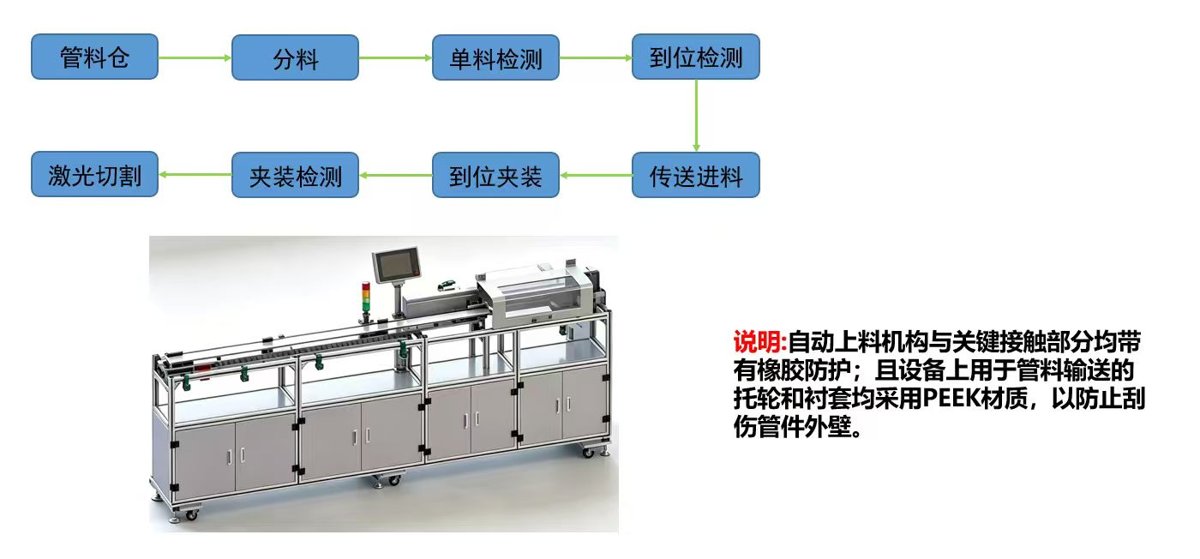

长管自动上料流程。
打样怎么做
发图纸和要求：材料牌号、外径、壁厚、来料长度、要加工的特征（端面缺口、侧孔、轮廓、截断长度）和公差。
寄样品管材：打样用的管材由客户提供，特殊治具按项目沟通。
打样与测量：按图纸切样，用影像测量仪检查关键尺寸，反馈切口照片和测量结果。
确认方案：根据节拍、上料方式和检验要求确定配置，再报价。
售后与培训
响应与到场
接到故障信息后 2 小时内响应；江苏省内及周边省份 12 小时内到达现场，其他省份 48 小时内到达现场。
整机质保
整机质保期为验收之日起 12 个月或发货之日起 13 个月，以先到为准。质保期内设备故障免费维修；光学保护镜片、切割嘴等易损件及人为损坏除外。
现场培训
在客户现场培训 2 名人员（1 名操作员、1 名维修员），内容包括图形编程、激光原理、设备构造、工艺说明、日常保养、激光安全防护、操作程序和简单故障排除。
随机资料
提供设备外形图、耗材清单和操作说明书各 1 份。设备对温湿度有要求，安装前提供《设备安装要求》。
常见问题
能切多细、多薄的管子？
可夹持管径 0.2–14mm 的管材，最大切割壁厚为不锈钢 0.6mm、铝合金 0.4mm。超出这个范围或其他材料的管材，请先发图纸评估。
切出来有没有毛刺和挂渣？
40μm 小光斑配合短焦切割头，热输入集中，可以明显减少挂渣和受热变形。不同材料、壁厚和特征的切口状态不一样，我们以样品打样的实拍和测量结果为准，不做笼统承诺。
0.01mm 精度指的是什么？
0.01mm 是标称最小加工精度，实际能做到多少以样品测试为准。X 轴重复定位精度 ±5μm、A 轴 ±5 角秒是机床运动指标。工件最终能达到的尺寸公差，还和管材直线度、圆度、壁厚一致性以及测量方法有关，需要按图纸打样确认。
可以自动上下料吗？
可以配自动上料机构，支持最长 3m 的来料，经过分料、单料检测、到位检测、夹装检测后自动送入切割。
能加工哪些材料？
适用于不锈钢、铝合金、黄铜、钛合金、镍钛合金等管材，常见于超声刀、海波管、内窥镜、心血管支架等医疗器械管件。其他材料请寄样评估。
