紫外大幅面视觉联动划线案例：软件、视觉与激光协同

贝频激光紫外大幅面视觉联动划线系统，并支持清洗和雕刻；重点在于软件将加工模板、视觉自动定位识别和激光执行衔接起来。操作人员放置工件并选择模板，视觉完成定位识别，再由激光执行对应加工。本案例提供设备实拍和加工过程演示，适合有大幅面工件与重复对位需求的项目评估；具体材料、加工目标和验收要求需结合真实样品确认。

项目需求：让工件定位与大幅面加工衔接

这套系统围绕传统人工对位环节设计：操作人员放置工件并选择加工模板，再由视觉完成定位识别，由激光执行对应加工。随附案例资料将金属与非金属列为材料类别，将清洗和雕刻列为工艺方向。实际选型需要进一步确认材料名称、表面状态、加工区域和成品要求。

发热板划线：先明确客户的工艺要求

本次客户提出的发热板划线要求为：划线间隔14mm、线宽1mm。这些数值是项目工艺要求，不作为已经检测达成的加工结果。实际材料、表面层、工件尺寸、间隔的测量基准、线宽公差与检验方法，应结合图纸及真实样片确认。

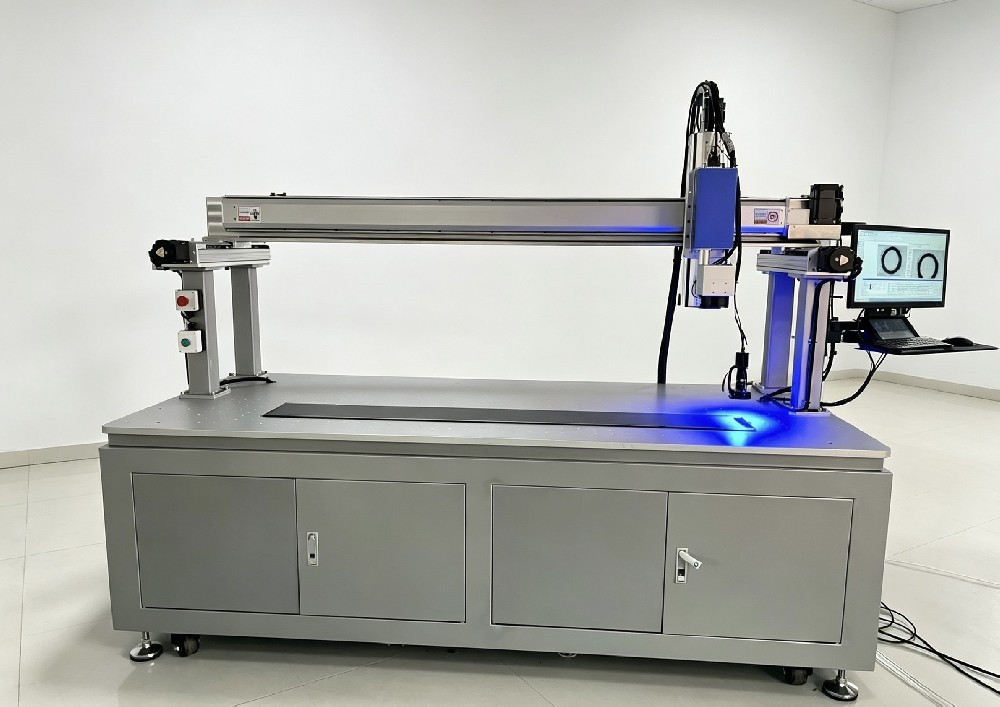

先将工件特征、划线路径和模板对应起来，再确认视觉定位、激光执行及样片检验的衔接。下方设备照片和原有加工流程演示用于说明系统布局与协同流程，不替代本次发热板样片的尺寸检验。

面向跨区域衔接与分段加工的痛点

大幅面项目在采用分区拼接加工时，可能遇到区域之间的衔接痕迹，以及分段加工、重复定位带来的效率限制。本案例的方案方向是围绕软件、视觉与激光的协同，评估工件跨区域加工的衔接和完整作业流程。

评估时可选取跨区域图形或加工路径，检查交界区域的连续性、表面痕迹及完整加工时间。视觉定位方式、运动与加工头配合、适用幅面和验收偏差，应在实际样品和设备方案中确认。

软件、视觉与激光怎样配合

• 加工模板：把加工目标与相应模板对应起来，便于操作人员按工件选择流程。
• 视觉定位识别：针对工件的识别特征进行定位，将人工放件与后续加工衔接。
• 运动与激光执行：结合大幅面工件安排加工头运动与激光加工，实际范围和路径按工件确认。

这条协同流程围绕“工件如何识别和定位、激光加工什么区域”展开，使设备配置服务于工艺要求。方案评估时应同时确认模板、工件特征、定位条件和验收规则。

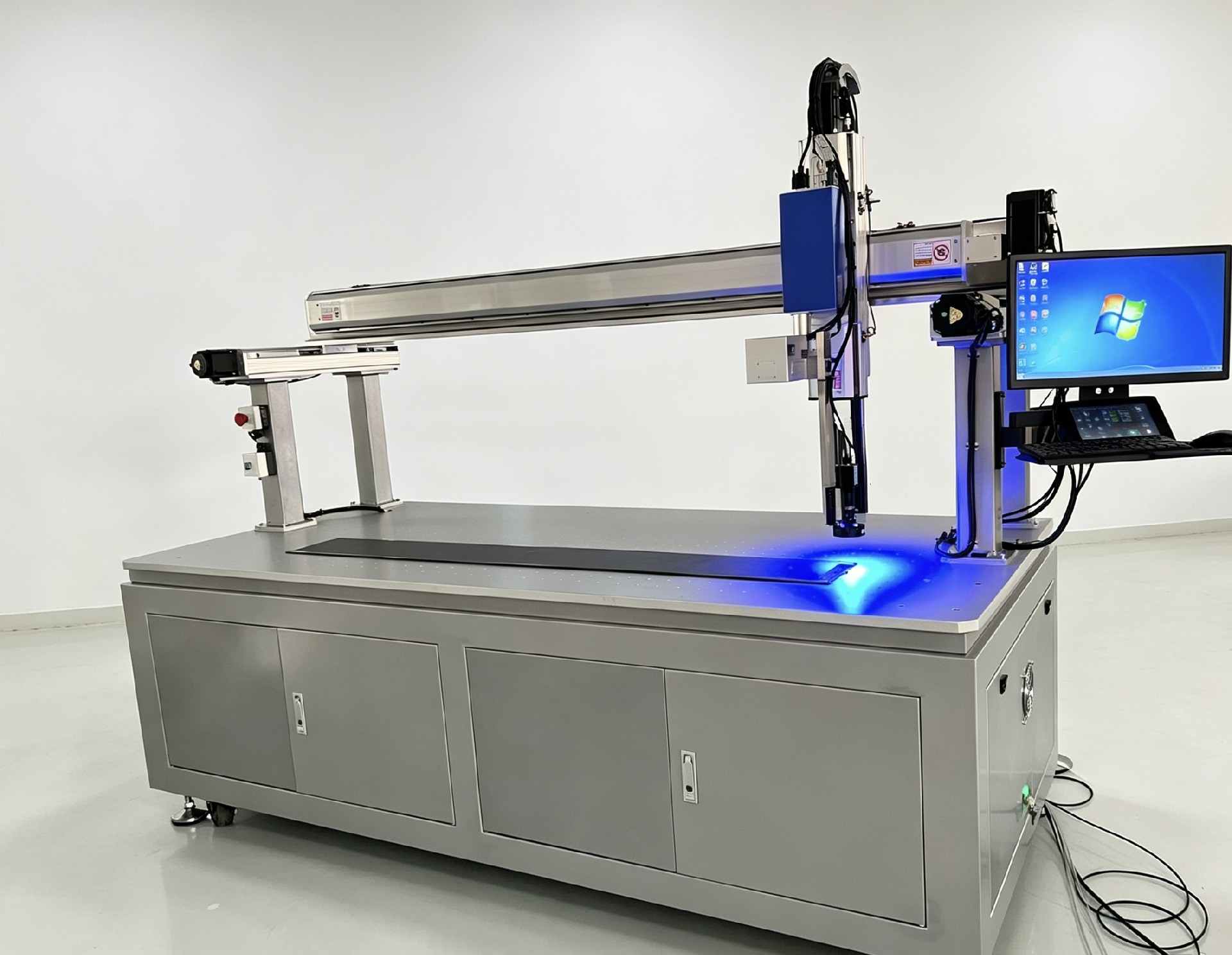

实际设备与加工流程

1. 人工放件：按实际工件和装夹方案，将工件放置在工作台面。
2. 选择加工模板：选择与工件、加工目标相匹配的模板。
3. 视觉自动定位识别：利用视觉定位识别衔接后续加工流程。
4. 激光执行加工：按选定模板执行对应工艺，再根据约定标准检查结果。

加工演示与案例观察

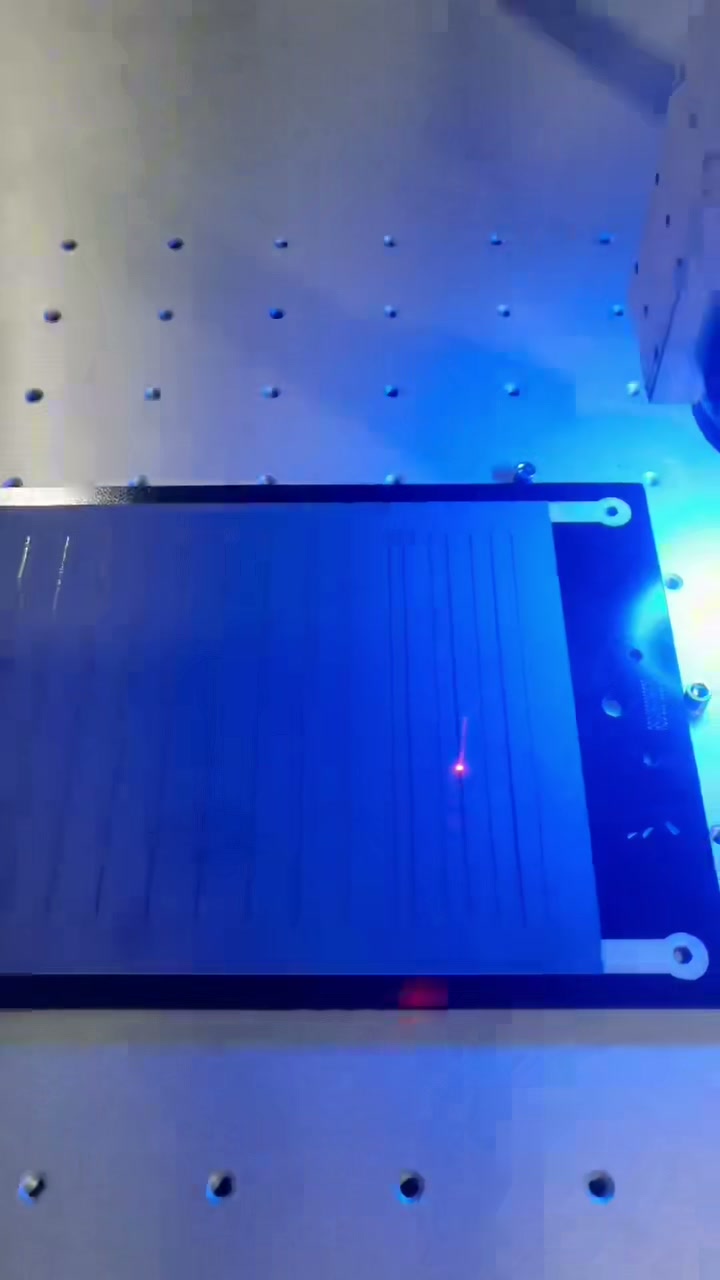

原始清洗演示视频展示台面上的工件、加工头运动与激光加工过程。下图来自该视频，用于说明设备实际加工状态；随附资料提供清洗和雕刻方向。视频仅作系统流程演示，不作为发热板14mm间隔、1mm线宽已经达成的证据。最终加工效果仍需以样品检验和双方约定的验收标准确认。

选型与验收应先确认什么

• 工件与材料：具体材料、厚度、表面层、外形、平整度、最大尺寸及放置方式。
• 加工目标：划线路径、清洗对象或雕刻内容、加工区域、成品外观及允许的表面变化。
• 定位条件：可识别特征、工件摆放变化、现场光照及批次差异。
• 生产要求：上下料方式、目标产量、工艺周期的统计范围与现场空间。
• 验收标准：定位和加工结果的检验方法、允许偏差、样本量及合格判定规则。

常见问题

这套设备怎样减少人工对位步骤？

资料中的流程是人工放件后选择模板，再由视觉自动定位识别并衔接激光加工。具体识别方式和重复定位效果需结合工件特征与现场条件确认。

金属和非金属都可以直接使用同一套参数吗？

需按具体材料和表面状态分别评估。案例资料提供的是材料类别，实际工艺参数、加工目标与结果应通过真实样品确认。

如何确定加工幅面和定位精度？

请提供工件最大外形、加工区域、允许偏差及检验方法，再确认适用幅面、装夹和视觉方案。

怎样比较联动方案与分区拼接的加工效果？

建议使用相同材料和加工目标，检查跨区域衔接位置、表面痕迹与完整加工时间，并明确时间是否包含定位、上下料等步骤。比较结果应以实际试样和一致的验收口径为准。

视频能作为质量验收依据吗？

视频展示设备布局和加工过程。成品验收需要样品检测结果和约定标准，例如加工区域、表面状态及允许偏差。

提供这些资料，便于评估与询价

请准备工件照片或图纸、材料与表面层说明、尺寸与加工区域、希望达到的划线、清洗或雕刻效果、定位及验收要求、目标产量、现有上下料方式和现场条件。贝频激光将据此评估工艺与设备方案。
