四轴双激光医用支架切割机：Φ0.3–16mm精密管材切割与挖槽

机器型号: #四轴 · 双激光
库存: 现货可定制

询价请联系客服

贝频四轴双激光医用支架切割机：200W单模连续光纤激光切薄壁，QCW准连续激光切0.5–2.0mm厚壁，管径Φ0.3–Φ16mm，切缝15–25μm，X/Y/Z/θ四轴光栅全闭环，干切湿切可切换，适用316L、钴基、镍钛、镁合金等支架和精密管件，可寄样打样。...

一台设备两套激光：薄壁和厚壁都能切
管径 Φ0.3–16mm，壁厚 ≤2.0mm

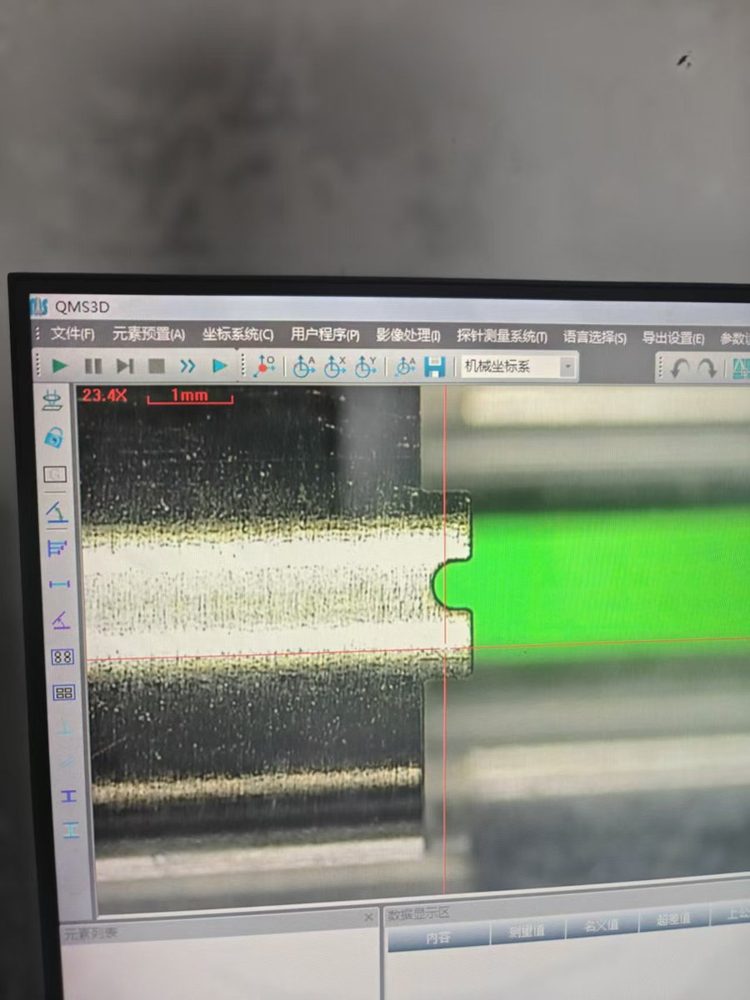

切缝 15–25μm，焦斑约 12μm
花岗岩平台、直线电机，四轴光栅全闭环
干切/湿切一键切换，减少内壁挂渣
扫码调程序、运行日志，可接入 MES

18100692808

这是贝频为医用支架和精密金属管设计的四轴激光切割机。一台设备装两套激光和两只切割头：200W 单模连续光纤激光负责 0.5mm 以下的薄壁支架管，切缝 15–25μm；QCW 准连续单模激光负责 0.5–2.0mm 的厚壁管。两只切割头共用同一套送料轴、旋转轴和夹头，程序按壁厚自动换头，换型不用重新装夹或对光。可做切割、挖槽、钻孔和盲刻，干切、湿切都能做。

两只切割头怎么分工

项目	激光 1：薄壁加工	激光 2：厚壁加工
适用壁厚	≤0.5mm	0.5–2.0mm
激光器	200W 单模连续光纤激光器（IPG 或同等品牌）	QCW 准连续单模光纤激光器，平均 300W / 峰值 3kW（IPG 或同等品牌）
光束质量	M²<1.1	单模
聚焦镜	f=50mm	f=75–100mm（长焦深）
理论焦斑	约 12μm	约 19–25μm
切缝宽度	15–25μm	随壁厚增大，以试切确认
主要工艺	支架精细切割、挖槽、盲刻、微孔	厚壁切割、钻孔、开窗

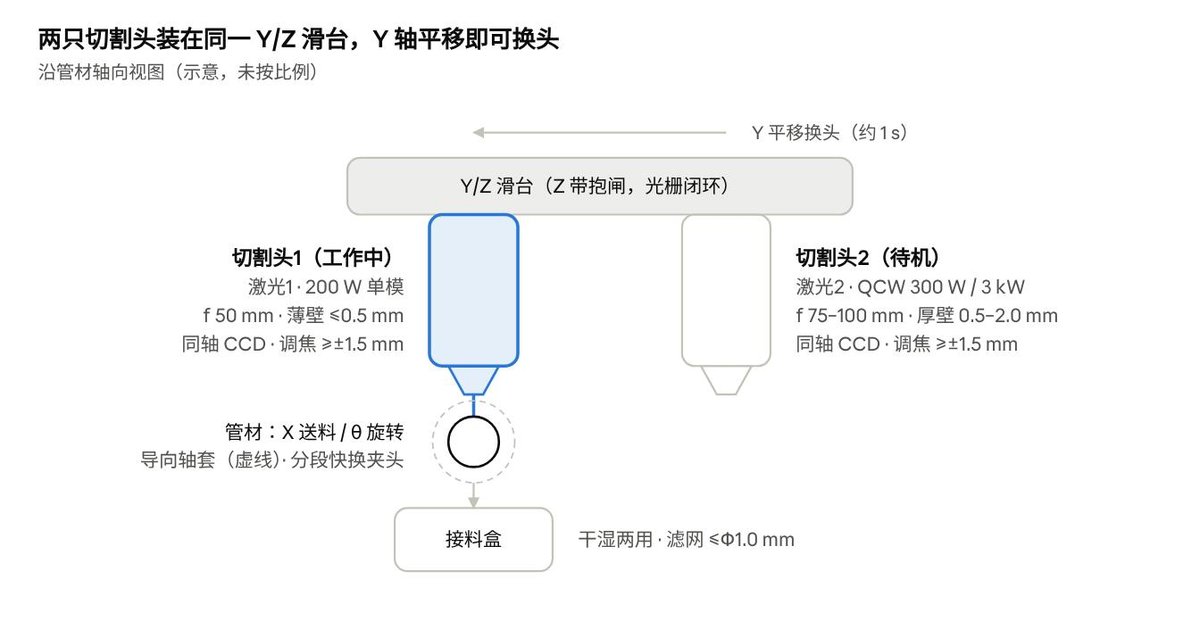

换头时 Y 轴平移约 1 秒；两只切割头的偏差由 CCD 标定后写进软件，同一程序可以指定用哪一套激光。两台激光器接在同一个安全回路里，任一时刻只允许一套出光。

运动平台与精度

平台	时效处理焊接钢架＋天然花岗岩平台（00 级平面度）
X 轴（送料）	直线电机＋光栅尺，行程 ≥500mm，速度 ≥500mm/s
Y 轴（换头）	直线电机＋光栅尺，行程 ≥100mm
Z 轴	精密滚珠丝杠＋带抱闸伺服＋光栅尺，定位 ±3μm，重复 ±0.5μm
θ 轴（旋转）	中空直驱电机＋圆光栅，360° 连续，≥600rpm，定位 ±10″，重复 ±2″
夹持	气动夹头，分段快换，覆盖 Φ0.3–Φ16mm；组合式导向轴套
送料	单次进给 ≤500mm，配托架总长 ≤2500mm，尾部 V 型随动支撑

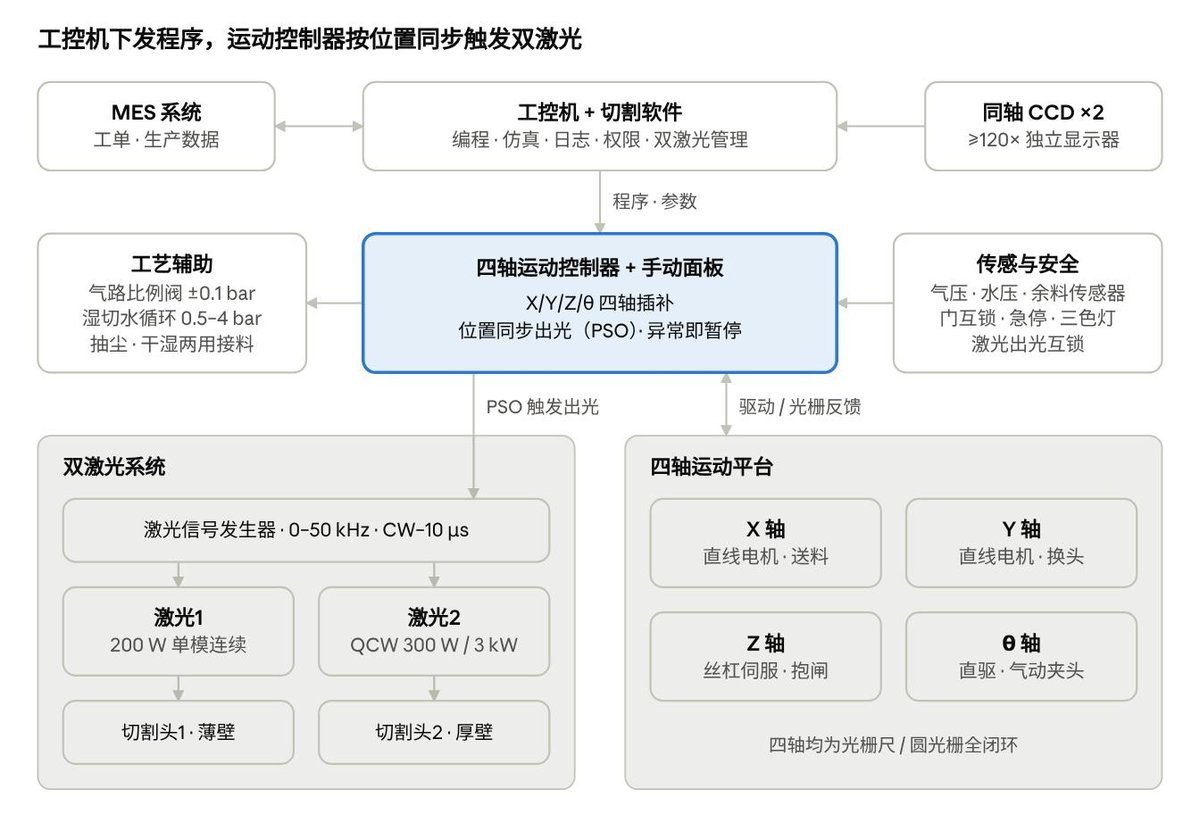

出光同步	位置同步输出（PSO），拐角和变速段能量均匀
视觉	同轴 CCD，屏显放大 ≥120×；电动精细调焦 ≥±1.5mm

能加工的材料和工艺

材料：304、316L 不锈钢，钴基合金，镍钛合金，镁合金，钛合金，纯铁等精密薄壁金属管。
工艺：切割、挖槽、钻孔、管材表面盲槽刻蚀（分层扫描控制槽深），支持向心、垂直和复合开口。
干切和湿切：湿切时管内通水，减少内壁挂渣和对壁损伤；干切时抽尘；接料盒干湿两用。镁合金、镍钛这类怕热或易燃的材料用湿切加惰性气体保护，并按材料建工艺参数库。
速度：薄壁件切割速度 ≥6mm/s；厚壁件参数以试切确认。
