PDLC全切和普通刀模切割有什么不同？
激光采用非接触路径加工，图形切换更灵活，适合矩形和异形轮廓。是否优于现有刀模仍需结合切边、节拍、成本和材料结果比较。
PDLC全切设备
PDLC全切设备_PDLC膜高精度激光切割机_贝频激光应用：

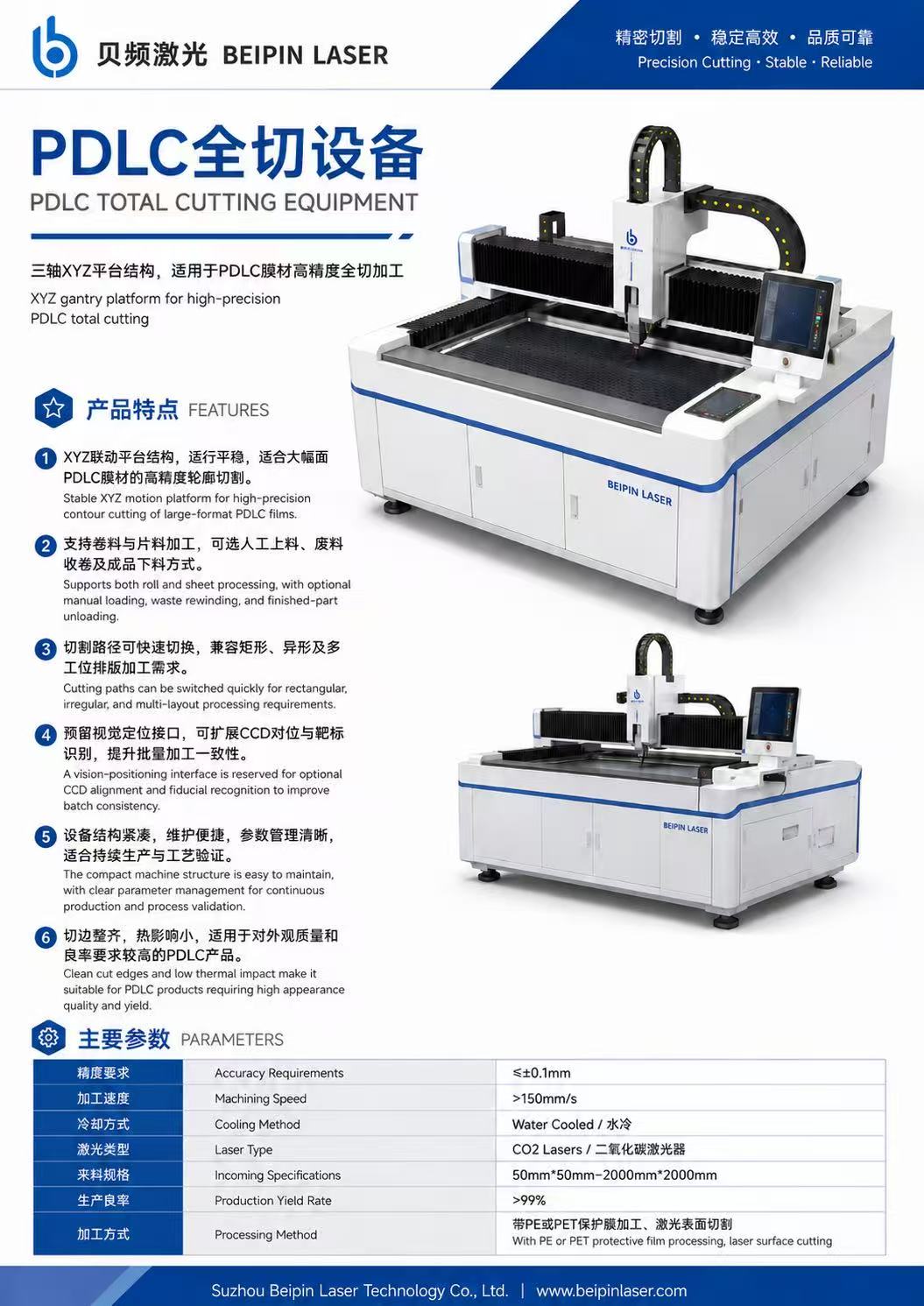

PDLC全切设备
PDLC全切设备用于膜材轮廓全切、矩形和异形图形加工，采用XYZ三轴平台与CO2二氧化碳激光器。参考精度要求≤±0.1mm、加工速度>150mm/s，可按来料尺寸和工艺需求配置，参考覆盖范围为50mm×50mm至2000mm×2000mm，正式配置与效果需通过真实样品确认。
关键结论
结论 1面向PDLC膜材轮廓全切，不与只处理上层结构的半切工艺混淆。
结论 2支持矩形、异形与多工位排版路径切换，适合片料和卷料方案评估。
结论 3参考生产良率>99%，属于参考工艺指标，必须结合材料和技术协议确认。
结论 4视觉定位、人工上料、废料收卷和成品下料均按项目选配。
产品定位与适用场景
PDLC全切设备面向需要获得完整轮廓的调光膜加工任务。它通过XYZ三轴平台执行直线、矩形、圆角、异形轮廓和多工位排版路径，可用于打样、小批试制和生产方案评估。
典型需求包括PDLC膜尺寸裁切、智能调光组件轮廓成形、汽车或建筑用膜材异形切割，以及带PE或PET保护膜状态下的表面激光切割。来料为卷料还是片料，会直接影响支撑、定位、上下料与收卷方式。
核心工艺逻辑
全切的核心是让激光路径与目标轮廓一致，并在切断目标膜层的同时控制切边和热影响。CO2二氧化碳激光器负责表面切割，XYZ平台完成轮廓运动。加工前应确认膜层结构、厚度、保护膜、图形转角和允许边缘状态。
对于大幅面材料，平台行程只是配置的一部分，还要评估材料平整度、吸附或压持方式、坐标基准和长距离运动一致性。若图形依赖印刷标识或靶点，可预留视觉定位接口并扩展CCD对位。
原创产品特点
-
采用XYZ联动平台结构；平台行程、负载、材料支撑与精度表现需按确认配置和验收方法核对。
-
卷料与片料加工方案均可评估；人工上料、废料收卷及成品下料方式需按来料和节拍配置。
-
矩形、异形及多工位排版可按图形路径编程；实际换型时间取决于图形准备、治具和参数确认。
-
可预留视觉定位接口并评估CCD对位与靶标识别；可达到的重复精度需通过靶标和样品验证。
-
维护空间、参数管理及连续生产方案需结合最终机械、电气和软件配置确认。
-
控制切边状态与热影响是方案目标，实际边缘质量和良率须按样品及双方约定的检测口径确认。
工艺验证与打样流程
打样前需要提交PDLC层结构、保护膜类型、尺寸范围、轮廓文件、切断层次、边缘外观与尺寸验收要求。工艺测试应从直线、转角、起停点和典型异形位置分别观察，避免只用单一短线判断整幅图形。
样品确认后再评估平台尺寸、工装支撑、视觉、排烟、卷料或片料上下料。量产导入还要验证不同批次材料、连续运行和换型后的重复性，并把通过标准写入技术协议。
常见风险与边界
全切效果可能受到膜层厚度、胶层、保护膜张力、材料翘曲和路径转角影响。外观要求较高时，应把毛边、发黄、熔边、残胶、尺寸偏差和热影响列入检查项。
参考良率不是对所有来料的保证。材料批次、图形密度、上下料和判定口径变化后，都可能需要重新验证工艺窗口。
关键参数
| 项目 | 参考信息 |
|---|---|
| 设备形式 | XYZ三轴平台 |
| 精度要求 | ≤±0.1mm |
| 加工速度 | >150mm/s |
| 冷却方式 | 水冷 |
| 激光类型 | CO2二氧化碳激光器 |
| 来料规格 | 可按来料尺寸和工艺需求配置，参考覆盖范围为50mm×50mm至2000mm×2000mm |
| 生产良率参考值 | >99% |
| 加工方式 | 带PE或PET保护膜加工，激光表面切割 |
以上为参考配置与参考工艺指标，实际结果受材料结构、膜层配方、尺寸、图形及工艺窗口影响，最终以样品测试、技术协议和确认配置为准。
可选与可扩展模块
按项目评估CCD视觉定位与靶标识别
按项目评估人工上料或片料上下料
按项目评估卷料放卷、废料收卷与成品下料
按项目评估排烟与过滤
按项目评估软件配方和图形管理
以上模块均为可选或可扩展项，不代表标准配置。具体范围以确认配置为准。
三款设备的选型关系
全切用于轮廓切断，半切用于指定层分离，蚀刻内雕用于分区线和精细图形。若材料结构或目标不清楚，建议先通过行业入口和样品测试确定方向。
| 比较维度 | PDLC全切设备 | PDLC蚀刻内雕设备 | PDLC激光半切设备 |
|---|---|---|---|
| 加工目标 | 轮廓全切、矩形/异形切割 | 分区线、内雕图形、精细功能区 | 保护膜或功能层精密半切 |
| 激光类型 | CO2二氧化碳激光器 | UV紫外激光器 | CO2二氧化碳激光器 |
| 参考速度 | >150mm/s | 分区>120mm/s；空行程>500mm/s | >200mm/s |
| 关键控制点 | 切边、热影响、尺寸与轮廓 | 线宽、连续性、对位与功能检测 | 切割深度、残留与下层状态 |
| 适用场景 | 独立外形件、整幅轮廓、异形排版 | 分区调光、图形化和精细功能区 | 保护膜开窗、功能层分离、下层保留 |
| 需打样确认 | 膜层、厚度、保护膜、图形、支撑 | 膜层配方、线宽测量、靶标、功能标准 | 层结构、目标层、保留层、截面和功能 |
常见问题
带PE或PET保护膜可以直接全切吗？
本方案支持带PE或PET保护膜加工的评估，但保护膜厚度、贴合状态和目标切断层次必须在打样前确认。
全切设备能加工异形图案吗？
可以按图形路径评估矩形、圆角和异形轮廓。复杂转角、密集排版与起停点需要单独验证切边和尺寸。
加工速度>150mm/s是否适用于所有图形？
不是。该值为参考工艺指标，实际速度受材料、厚度、路径、转角、精度和验收要求影响。
参考生产良率>99%如何理解？
它是参考工艺指标，不是对任何来料的保证。良率口径、样本量、材料批次和检测方法应在技术协议中明确。
大幅面PDLC膜如何保证平整和定位？
需结合平台尺寸、材料支撑、吸附或压持、基准边和视觉靶标设计。大幅面方案应进行整幅样品验证。
设备能否处理卷料？
可以评估卷料放卷、定位、加工、废料收卷和成品下料模块，但需要确认卷宽、张力、节拍和纠偏需求。
是否可以增加CCD视觉定位？
可以作为可选模块。需确认靶标形式、位置、数量、可视对比度和抓取精度要求。
全切打样应检查哪些项目？
建议检查尺寸、切边、热影响、转角、起停点、残胶、保护膜状态和客户指定功能，必要时增加批次对比。
设备配置如何最终确定？
先用真实材料和图形建立工艺窗口，再结合尺寸、节拍、上下料、排烟、视觉和现场接口形成确认配置。
