皮秒精密激光切割机：FPC、PI膜、PET膜与铜箔切割
- 机器型号: #30W皮秒 · 600×600mm
- 库存: 现货可定制
询价请联系客服
贝频皮秒精密激光切割机：30W皮秒激光配高精密扫描振镜，大理石龙门、直线电机和CCD视觉定位，600×600mm吸附平台，用于FPC补强、软板外形、PI膜、PET膜、覆盖膜和铜箔精密切割，可寄样免费打样。...
- 30W 皮秒激光，热影响区小，切边整齐
- 高精密扫描振镜，大理石龙门＋高精度直线电机
- CCD 相机识别定位，按图形对位切割
- 600×600mm 吸附平台，配升降和自动收放料
- 可切 FPC 补强、软板外形、PI/PET 膜、覆盖膜、铜箔
- 寄样免费打样，按材料和产能配置
贝频皮秒精密激光切割机用 30W 皮秒激光加高精密扫描振镜切割 FPC 和各类薄膜材料。皮秒脉冲极短，材料来不及大面积受热就被去除，切边更整齐、热影响区更小，适合怕热、怕黄边的 PI 膜、PET 膜、覆盖膜和 FPC 软板。整机采用大理石龙门和高精度直线电机，CCD 相机先识别图形再切割；600×600mm 吸附平台可放整张片材，也可配自动收放料装置。
能切哪些材料
- FPC 补强板：补强片外形和开孔切割。
- FPC 软板外形：软板成品外形、异形轮廓切割。
- PI 膜、PET 膜：绝缘膜、保护膜的外形、开孔和阵列孔切割。
- 覆盖膜：覆盖膜开窗和外形切割。
- 铜箔：薄铜箔的外形和图形切割。
图中为样品示例。不同材料、厚度和层数（带胶、带离型膜）的切割效果和速度不一样，请寄样或发图纸，按你的材料打样确认。
设备结构与配置
| 激光器 | PS 皮秒激光器 30W |
|---|---|
| 扫描振镜 | 高精密扫描振镜（贝频定制）＋高精密聚焦镜 |
| 运动平台 | 大理石龙门＋高精度直线电机，Z 轴伺服电机升降 |
| 视觉定位 | CCD 相机识别定位 |
| 工作台 | 吸附平台，加工幅面 600×600mm，配升降装置和随动集尘 |
| 上下料 | 自动收放料装置；片材可人工上下料 |
| 控制系统 | 贝频控制卡及软件，研华工控机 |
| 冷却 | 皮秒激光专用冷水机 |
| 安全防护 | 光路防尘保护罩、三色灯、急停按钮 |
| 外形尺寸 | 1650×1650×2000mm（长×宽×高） |
| 电源 | 单相 220V，总功率约 8.5kW |

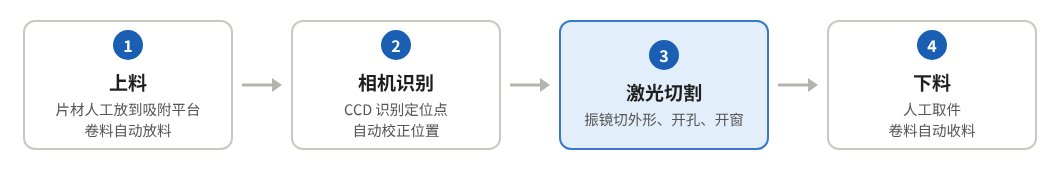

工作流程
- 片材放到吸附平台上（人工上料，卷料可自动送料）。
- CCD 相机识别定位点，自动校正位置。
- 振镜按图形切割外形、开孔或开窗。
- 下料：人工取件，卷料自动收料。
安装条件
| 电源 | 单相 220V，约 8.5kW；风机和冷水机电源为机内接口 |
|---|---|
| 地面 | 承重大于 2000kg |
| 空间 | 1650×1650×2300mm；用调平垫铁调水平，水平精度不低于 0.01mm/m |
| 环境 | 温度 25±2℃，湿度 ≤60%RH 不结露；室内保持清洁、尽量无粉尘 |
| 振动 | 地基振动 <5μm，振动加速度 <0.05G |
打样流程
- 寄样或发图纸，说明材料、厚度和切割图形。
- 按材料选择激光参数和切割路径。
- 打样，反馈切边显微照片和尺寸测量结果。
- 确认节拍和上下料方式（片材或卷料）。
- 出方案和报价。
询价时请提供
材料和厚度（是否带胶、带离型膜）、切割图形或图纸、尺寸精度要求、每天产量、片材还是卷料。
寄样免费打样：把样品或图纸寄给我们，打样后反馈照片和测量数据。电话 18100692808，邮箱 fangfan8779@163.com。
常见问题
皮秒激光和紫外纳秒激光切膜有什么区别？
皮秒脉冲比纳秒短上千倍，热量来不及扩散，切边的黄边、碳化和熔渣更少，适合对外观和尺寸要求高的 PI 膜、覆盖膜和 FPC。边缘要求一般、更看重成本的产品，紫外纳秒设备也能做，可以两种都打样对比再定。
能切多厚的材料？
这台设备主要切 FPC、薄膜和薄铜箔这类薄材料。具体厚度和层数（带胶、多层复合）以打样结果为准。
片材和卷料都能做吗？
能。片材放在吸附平台上人工上下料；卷料配自动收放料装置连续加工。
和贝频其他切割设备怎么选？
切 FPC 和薄膜，选这台皮秒设备或超精密紫外激光切割机；切金属细管选精密激光切管机；切玻璃、蓝宝石选玻璃切割裂片一体机。
